Описание на продуктите
ASTM A192/ASME SA192 обхваща минимум - стена - дебелина, безпроблемна въглеродна стоманена котел и сервиз за налягане на налягане.
Размерите на тръбите и дебелините, които обикновено се предоставят на тази спецификация, са 1/2 инча до 7 в (12,7 до 177,8 мм) външен диаметър и 0,085 до 1,000 в (2,2 до 25,4 мм), включително в минимална дебелина на стената. Тръбите с други размери могат да бъдат обзаведени, при условие че такива тръби отговарят на всички други изисквания на тази спецификация.
Стойностите, посочени или в инч - паунд единици, или SI единици, трябва да се разглеждат отделно като стандарт. В текста SI единиците са показани в скоби. Стойностите, посочени във всяка система, не са точни еквиваленти; Следователно всяка система трябва да се използва независимо от другата. Комбинирането на стойности от двете системи може да доведе до не - съответствие със спецификацията. Паунд единиците - се прилагат, освен ако в реда не е посочено обозначението "m" на тази спецификация.
Външен диаметър: 12.7-177.8mm
Дебелина на стената: 2,2-25,4 мм
Дължина: 6-32м
Тип: права тръба, u - огъване тръба
Топлинна обработка:
Горещите - Готовите тръби не трябва да бъдат обработени с топлина. Студените завършени тръби трябва да бъдат обработени с топлинна топка след окончателното настинка - завършване при температура 1200 градуса F [650 градуса] или по -висока.
Стандартна спецификация
ASTM A192/ASME SA192 Висок - Котел на въглеродния стоманен котел Химичен състав
| Оценка | Химичен състав (%) | |||||
| Тип | C | Si | Mn | P | S | |
| ASTM A192/ASME SA192 | Безпроблемно | 0.06~0.18 | 0,25max | 0.27~0.63 | 0,035max | 0,035max |
ASTM A192/ASME SA192 Котелна тръба Механично свойство
| Оценка | Удължение % | Тест на опън MPA или N/mm2 | |
| A | Мин сила на добив | Якост на опън | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 Стоманена тръба за изискване за твърдост на котела
| Номер на твърдостта на Бринел | Номер на твърдостта на Рокуел |
| (Тръби 0,200 инча [5,1 мм] и отново в дебелина на стената) | (Тръби по -малко от 0,200 инча. [5.1 mm] в дебелина на стената) |
| 137 Hb | 77 HRB |
| Размери на тръбите за топлообменници и кондензатори и котел | |||||||||||
| Външен диаметър | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Дебелина на стената mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| мм | инч | Тегло kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Форма на тръба:Straight & u - BEND & FINNED & COILED | |||||||||||
| Неръждаема стомана тръба:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 - 5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
| Стоманена тръба от въглерод и сплав:A/SA178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||

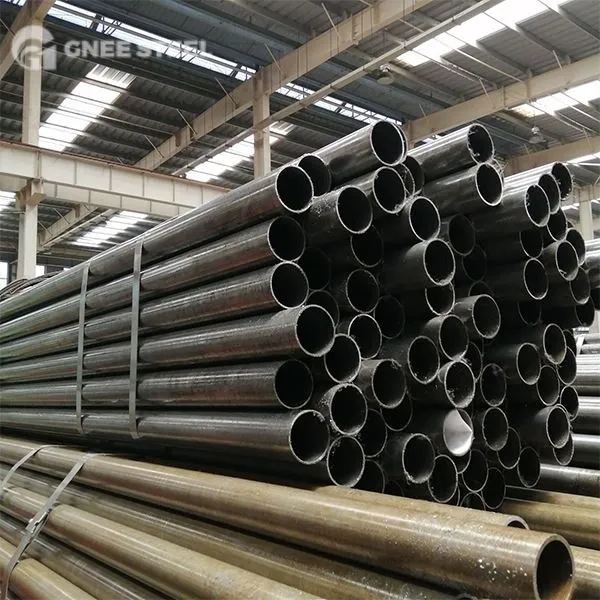

Gnee A192/SA192 тръба на склад
A192 Boiler Tubes - SA192 Boilers And Pressure Vessel Tubes - Boilers And Pressure Vessels - Carbon Steel - High-Temperature Service Applications - High-Temperature Services - Pressure Vessels - Безпроблемни тръби и тръби - A192 Безпроблемни стоманени тръби - asme SA192 Стоманени тръби - asme SA192 Superheater Tubes -}}} - тръбопроводи
Сравнение на ASTM A192/SA192 и други въглеродни стоманени тръби и тръбни материали
- Vs ASTM A106 GR.B:ASTM A106 GR.B въглеродна стоманена тръба обикновено се използва за висока - температура, висока - тръбопроводи за налягане, но не е специално проектирана за минималната дебелина на стената, необходима за котли/презагасители. ASTM A106 GR.B въглеродна стоманена тръба обикновено има по -дебели стени от A192/SA192 със същата спецификация, предлагайки по -високо налягане - лагерна способност, но малко по -ниска топлопреминаване и по -висока цена. ASTM A106 GR.B въглеродна стоманена тръба обикновено се използва в основните парни линии на котела и линиите за захранване, докато ASTM A192/SA192 въглеродна стоманена тръба е специално проектирана за суперхеатори и котел с топлообменници, където са необходими тънки стени за ефективен пренос на топлина.
- Vs ASTM A210 GR.A1:ASTM A210 GR.A1 е средна - въглеродна манганска стомана безпроблемна тръба, използвана в котли и свръхмотри. Поради по -високото си съдържание на въглерод, нейната сила и твърдост надминават A192/SA192 и се използва предимно в приложения, изискващи по -висока якост.
Необходими тестове и проверки за тръба ASTM A192/SA192 Carbon Steel
- Тестване на опън: Това се извършва върху проби, взети от всяка партида стоманена тръба, за да се провери якостта на опън, якостта на добив и удължаването.
- Тестване на твърдостта: Това обикновено се извършва на всяка тръба или партида.
- Тестване на хидравлично налягане: Това е задължително за всяка тръба. Тестовото налягане е много високо и се поддържа поне 5 секунди, за да се гарантира, че няма изтичане или постоянна деформация, като се гарантира безопасността под налягане.
- Не - Разрушително тестване: Стандартът обикновено изисква тестване на вихровия ток или ултразвуково тестване (или комбинация от двете) за откриване на надлъжни дефекти и това трябва да се извършва върху всяка епруветка.
Използване и приложение:
1. Тръбите за болести: тръбите A192/SA192 се използват предимно в котелните системи за високо - приложения за налягане и прегряване. Те са широко използвани в електроцентрали, централи за топлинна енергия и промишлени котли за генериране на пара. Тръбите A192/SA192 проявяват отлична топлопроводимост и висока якост на опън, което ги прави подходящи за боравене с повишени температури и налягане.
2. Гъвкави обменници: тръбите A192/SA192 се използват в топлообменници, където е необходим ефективен топлопренос. Тези епруветки често се използват в приложения, включващи течност - до - течност или газ - до - топлообмен на течности, като например в HVAC системи, хладилни единици и индустриално оборудване на процеса. Безпроблемната конструкция на тръбите A192/SA192 осигурява плавен поток на течността и свежда до минимум спада на налягането.
3. КОНДЕНСЕРИ: A192/SA192 тръбите намират приложения в кондензаторни единици, които са част от различни системи като електроцентрали и хладилни единици. Кондензаторите са отговорни за прехвърлянето на топлина от пари в течно състояние, а тръбите A192/SA192 предлагат отлични възможности за пренос на топлина за тази цел.
4. ПЕТРОЛЕЙНО ИЗПЪЛНЕНИЕ: Тръбите A192/SA192 от време на време се използват в процесите на рафиниране на петрол, особено в приложения, включващи високи - температура и висока - течности на налягане. Тези тръби се използват за топлообмен, транспортиране на течности и други критични функции при рафиниране на операции.
